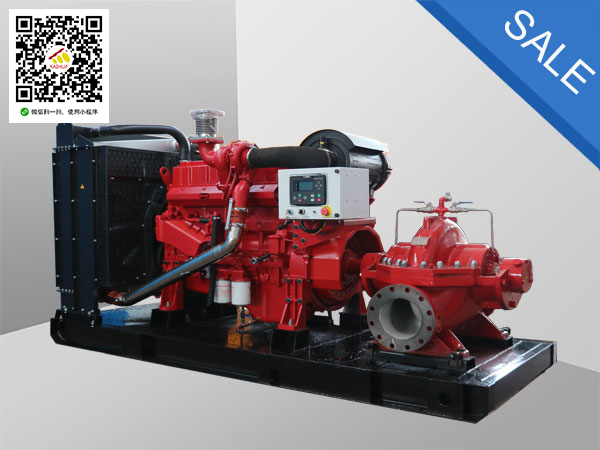

CSB-OTS型雙吸中開離心泵系列特征： hBA發電機組泰州中心
·泵殼中開設計、拆卸方便，檢查簡易，當需要更換零件時，不會影響泵體和進出口管路的對準中心。hBA發電機組泰州中心
·雙吸設計具有優良的吸入性能，即使在大流量運行也能確保高的吸程。泵軸密封可以為非冷卻的填料密封或非冷卻式單端面非平衡型機械密封。hBA發電機組泰州中心
·單級雙吸離心泵是新型節能臥式中開泵，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。

---

柴油水泵型號 Diesel Pump Model	流量 Flow		揚程 Head	轉速 Revolving Speed	吸入口徑 Inflow Diameter	排出口徑 Discharge Diameter	軸功率 Shaft Power	柴油機 Diesel Engine
	m3/h	L/S	m	r/min	mm	mm	KW	功率Power	型號Model
CSB-KH150-78	162	45	78	2900	150	100	55	60	4BTA3.9-C80
CSB-KH150-50	170	47	47	2900	150	100	37	60	4BTA3.9-C80
CSB-KH200-95	234	65	93	2900	200	125	110	123	6BTA5.9-C165
CSB-KH200-63	288	80	62	2900	200	125	75	82	4BTA3.9-C110
CSB-KH200-42	288	80	41	2900	200	125	45	60	4BTA3.9-C80
CSB-KH250-65	486	135	65	1450	250	150	132	163	6CTA8.3-G2
CSB-KH250-39	486	135	38	1450	250	200	75	86	6BT5.9-G2
CSB-KH250-24	486	135	23	1450	250	200	45	50	4BTA3.9-G2
CSB-KH250-14	486	135	14	1450	250	200	30	36	4BT3.9-G2
CSB-KH300-90	792	220	90	1450	300	200	300	370	NTAA855-G7A
CSB-KH300-58	792	220	548	1450	300	200	180	231	NT855-GA
CSB-KH300-32	792	220	32	1450	300	250	90	106	6BTA5.9-G2
CSB-KH300-19	792	220	19	1450	300	250	55	86	6BT5.9-G2
CSB-KH350-75	1260	350	75	1450	350	250	400	470	KTAA19-G5
CSB-KH350-44	1260	350	43	1450	350	300	220	264	NTA855-G1A
CSB-KH350-26	1260	350	26	1450	350	300	132	163	6CTA8.3-G2
CSB-KH350-16	1260	350	16	1450	350	300	75	86	6BT5.9-G2

1. 以上技術參數為50Hz，額定電壓400/230V，功率因數0.8，接線方式為3相4線。60Hz發電機組可以根據客戶的特殊需要訂制。hBA發電機組泰州中心
2. 發電機可以根據客戶的需要選用凱華、凱捷利、斯坦福、莉萊森瑪、馬拉松等知名品牌。hBA發電機組泰州中心
3. 本數據表僅供參考，如有更改恕不另行通知。

安裝示意圖及參考尺寸

型號	混凝土基礎平面（mm2）	機房總面積（mm2）	機房小高度
V-68GF	2500×1000	4400×3300	3000
V-80GF	2500×1000	2500×1000	3000
V-104GF	2700×1000	4600×3300	3000
V-120GF	2700×1000	4700×3300	3000
V-140GF	3000×1200	4900×3300	3000
V-160GF	3500×1200	5000×3300	3000
V-200GF	3500×1500	5000×3300	3000
V-260GF V-300GF V-320GF	4000×1500	6000×3300	3000
V-360GF V-400GF	4000×1500	6000×3300	3000

國產機組機房參考尺寸

型號	機房小高度	備注
單臺40-200KW6缸機機房	5000×3600×3200	135系列
2臺40-200KW6缸機機房	6000×5000×3500	135系列
單臺200-400KW12缸機機房	6000×5000×3200	135系列
2臺200-400KW12缸機機房	8000×6000×3500	135系列
單臺（閉式）500-600KW機房	10000×7000×5000	8V190
單臺（開式）500-600KW機房	9000×7000×5000	8V190
單臺（閉式）700-1000KW機房	11000×8000×5500	12V190
單臺（開式）700-1000KW機房	9000×8000×5500	12V190

柴油發電機組使用注意事項說明

1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音系數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往復式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有終解釋權，恕不另行通知。
